Почти каждый человек, заставший эпоху аналогового телевидения, хотя бы однажды видел на экране таинственное изображение с кругами, полосами и разными геометрическими элементами. Такая картинка могла висеть часами вместо фильмов, новостей или развлекательных передач. Большинство зрителей считали её простой заставкой. Но на самом деле это был важный технический инструмент, без которого работа телевизионного вещания была бы гораздо сложнее.

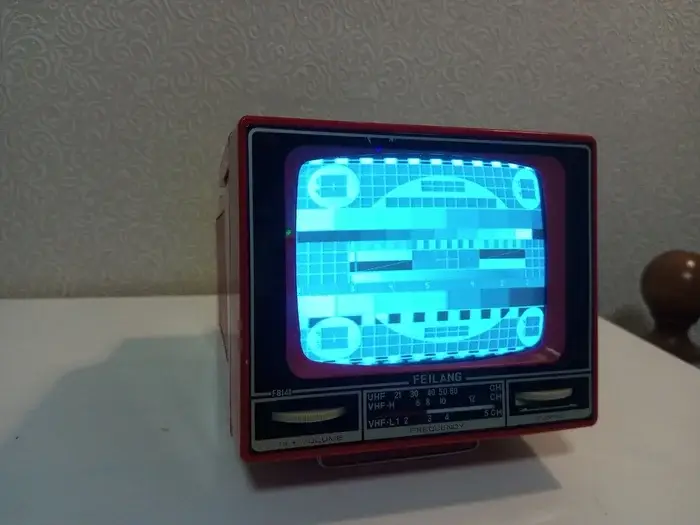

Сегодня такие изображения практически пропали с экранов. Современные цифровые системы пришли на смену старым методам проверки телевизионного сигнала. Тем не менее испытательная таблица навсегда осталась частью истории телевидения. Она позволяла специалистам следить за качеством передачи, а зрителям — точнее настраивать свои телевизоры.
Для многих эта таблица стала настоящим знаком ушедшей эпохи. Её можно было увидеть ранним утром перед стартом эфира и после завершения всех программ. Именно поэтому миллионы людей до сих пор хорошо помнят этот необычный рисунок.
Что представляла собой испытательная таблица

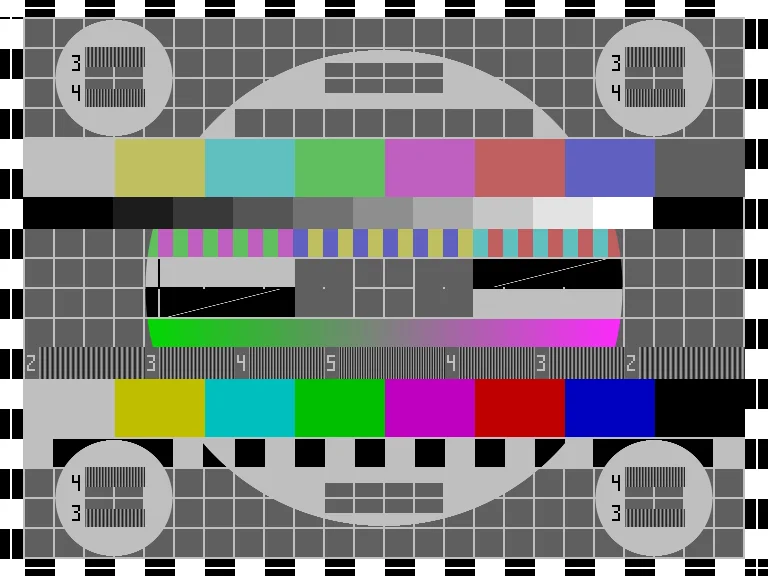

Официально такое изображение называлось телевизионной испытательной таблицей. В СССР применялась УЭИТ — Универсальная электронная испытательная таблица. Её создали специально для цветного телевидения, работавшего в стандарте SECAM.
На первый взгляд таблица могла показаться хаотичным набором кругов, линий и цветных прямоугольников. Однако в действительности у каждого элемента было своё точное назначение. Все детали картинки помогали проверять исправность телевизионной аппаратуры.
Размеры линий и фигур инженеры рассчитывали очень внимательно. Благодаря этому даже незначительные отклонения сразу бросались в глаза. Любое нарушение формы изображения указывало на возможную неисправность.
Для чего нужен был круг в центре
Главным и самым заметным элементом таблицы был крупный круг в центре. С его помощью проверяли геометрию изображения. Если телевизор был настроен правильно, круг отображался ровным и симметричным.
Когда картинка растягивалась по вертикали или горизонтали, круг превращался в овал. Это сразу показывало, что телевизор требует регулировки. Иногда такие искажения возникали из-за проблем с электронными деталями внутри устройства.
Такой простой визуальный тест позволял за несколько секунд понять, насколько корректно работают кинескоп и система развёртки.
Зачем на таблице было так много линий
Горизонтальные и вертикальные линии на таблице вовсе не служили украшением. Они использовались для проверки линейности изображения. Если линии начинали искривляться или расстояние между ними менялось, специалисты понимали, что техника работает с ошибками.
Тонкие полосы помогали оценивать чёткость картинки. Чем лучше телевизор передавал мелкие детали, тем выше считалось качество изображения. Если штрихи сливались, это говорило о потере разрешения или неправильной фокусировке кинескопа.
По таким элементам мастера быстро определяли, нужна ли телевизионному оборудованию дополнительная настройка.
Почему цветные полосы были такими важными
Цветные зоны на испытательной таблице позволяли проверить точность передачи цветов. Особенно важными они стали после перехода к цветному телевидению. Раньше, при чёрно-белом вещании, такая проверка просто не требовалась.
Если телевизор искажал цвета, это было заметно сразу. К примеру, белый мог уходить в синеватый или красноватый оттенок. Иногда зелёный выглядел слишком насыщенным, а красный — чрезмерно тёмным.
С помощью испытательной таблицы мастер мог быстро обнаружить источник проблемы. После настройки изображение снова становилось более естественным.
Рядом с цветными участками располагались зоны с разными оттенками серого. Они помогали правильно выставить контрастность и яркость. При хорошей регулировке зритель мог различить все переходы от тёмных тонов к светлым.
Почему вместе с изображением звучал постоянный сигнал
Во время показа испытательной таблицы зрители нередко слышали ровный непрерывный звук. Он тоже был нужен не просто так. Этот сигнал помогал проверять качество передачи звука.
Если в эфире появлялся треск, шум или посторонние помехи, инженеры могли быстро обнаружить неисправность. Благодаря этому проблему удавалось устранить ещё до начала основного вещания.

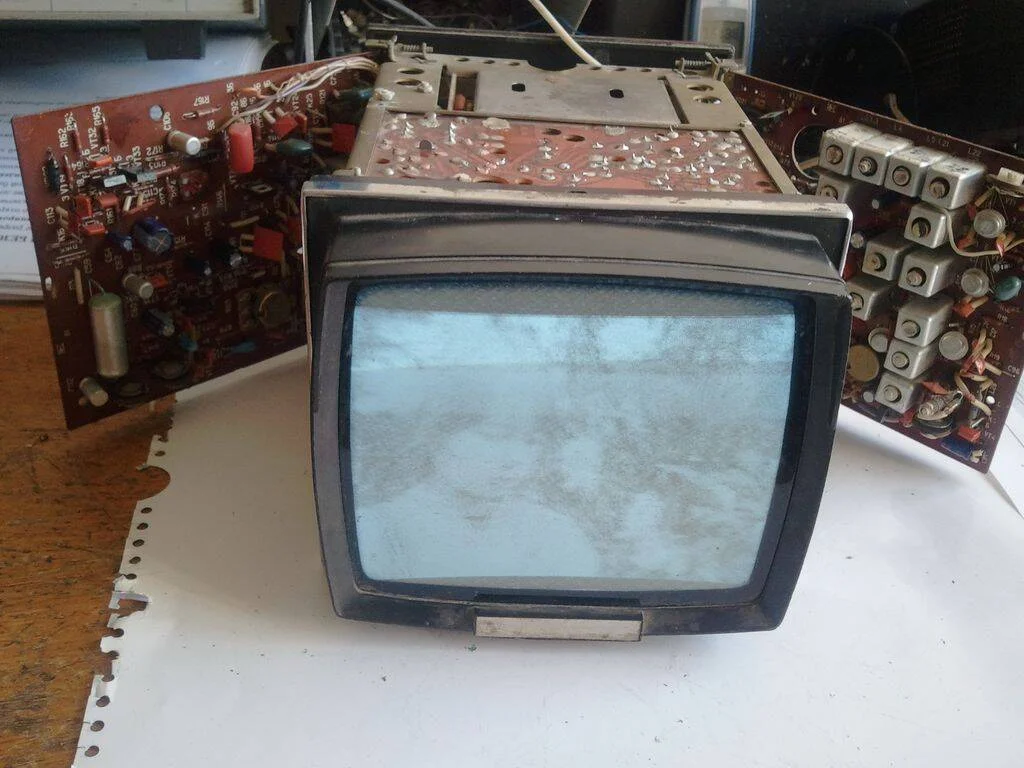

Такой звуковой тон использовали и в ремонтных мастерских. С его помощью специалисты проверяли динамики и звуковые цепи телевизоров после ремонта.
Почему испытательная таблица могла оставаться на экране несколько часов
Сегодня телеканалы часто работают почти без перерывов. Во времена СССР всё было иначе. Телепередачи выходили строго по расписанию, а после завершения программ эфир на время прекращался.
Именно в такие паузы на экране появлялась испытательная таблица. Она не просто занимала пустое эфирное время. В этот период телецентры проверяли передающее оборудование, обслуживали аппаратуру и контролировали качество сигнала.
